QConfigurator-3.0
0.1 Specificazioni
I diritti d'autore di questo manuale sono riservati. Nessuna parte di questo documento, può essere copiata o riprodotta in qualsiasi forma senza la preventiva autorizzazione scritta di QEM srl.
QEM srl non presenta assicurazioni o garanzie sui contenuti e specificatamente declina ogni responsabilità inerente alle garanzie di idoneità per qualsiasi scopo particolare. Le informazioni in questo documento sono soggette a modifica senza preavviso. QEM srl non si assume alcuna responsabilità per qualsiasi errore che può apparire in questo documento.
Marchi registrati :
QEM® è un marchio registrato.
0.2 Informativa sul copyright e avviso di autorizzazione
Copyright © 1995-2025 QEM s.r.l. Tutti i diritti riservati.
Il software qconfigurator30 è fornito “così com'è”, senza garanzie di alcun tipo, espresse o implicite, incluse, a titolo esemplificativo e non limitativo, le garanzie di commerciabilità, idoneità a un particolare scopo e non violazione dei diritti di terzi. In nessun caso il titolare o i titolari del copyright previsti dal presente avviso potranno essere ritenuti responsabili di alcuna rivendicazione o danno speciale indiretto, conseguente o di altro tipo derivante dalla perdita di uso, dati o profitti in un'azione di contratto, negligenza o altro illecito derivante da o connesso all'utilizzo o alle prestazioni del software.
Ad eccezione del presente avviso, il nome del proprietario del copyright non dovrà essere utilizzato per scopi pubblicitari o per promuovere la vendita, l'utilizzo o altre azioni concernenti il Software senza previa autorizzazione scritta del proprietario del copyright.
0.3 Validità
Il presente documento è valido integralmente salvo errori od omissioni.
| Release documento | Descrizione | Note | Data |
|---|---|---|---|
| 01 | Nuovo manuale | 02/04/2025 |
1. Utilizzo
L'utility QConfigurator3.0 permette di impostare i parametri dell'interfaccia ethernet di uno strumento QEM utilizzando una connessione alla porta ethernet.

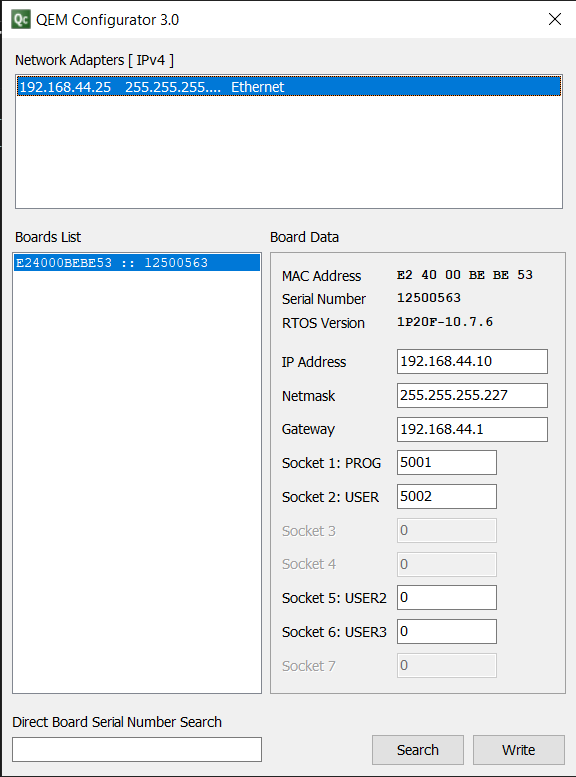

All'avvio si presenta una finestra come la seguente:
Selezionare la scheda di rete connessa al PLC.
Premere il pulsante Search ed attendere qualche secondo.
box importante
il collegamento allo strumento QEM. Se la connessione avviene con successo, compaiono nell'area messaggi una serie di informazioni relative allo stato della CPU, come nella seguente figura:
Ogni strumento permette la configurazione dell'interfaccia ethernet permettendo l'impostazione dei seguenti parametri:
| Mac Address | Indica il MAC Address del dispositivo selezionato (dato a sola lettura) |
|---|---|
| Ip Address | Indica l'indirizzo IP del dispositivo (dato modificabile) |
| Ip Mask | Indica la maschera di rete del dispositivo (dato modificabile) |
| Gw Address | Indica l'indirizzo ip del gateway del dispositivo (dato modificabile - vedi link per spiegazione)) |
| Sockets Port | Indica il numero di porta relativo al servizio che si vuole impostare, i sockets disponibili sono 1,2 e 5,6 |
Fare riferimento al proprio amministratore di rete per conoscere quali valori inserire.
La disposizione dei sockets nei campi dell'utility è la seguente:
| socket 1 | socket 2 | socket 3 | socket 4 | socket 5 | socket 6 | socket 7 |
| PROG PORT | USER PORT | disabilitato | disabilitato | USER PORT 2 | USER PORT 3 | disabilitato |
Gli strumenti con il firmware aggiornato alla versione 1.12.58.A21 possono disporre di altri due socket, si possono impostare ad esempio sulle porte 5003 e 5004.
Dopo aver modificato un dato, se si desidera trasferirlo al dispositivo, premere il pulsante “Write…”.
