A1-CML-CV056 - Delta ASDA-A2
1. Informazioni
 |
|||
| Documento: | |||
|---|---|---|---|
| Descrizione: | Cavo e connettore I/O drive ASDA-A2 | ||
| Redattore: | Omar Sbalchiero | ||
| Approvatore | Omar Sbalchiero | ||
| Link: | http://www.qem.eu/doku/doku.php/strumenti/accessori/cavi/a1-cml-cv056 | ||
| Lingua: | Italiano | ||
| Release documento | Descrizione | Note | Data |
| 01 | Nuovo manuale | 16/10/2024 | |
2. Descrizione

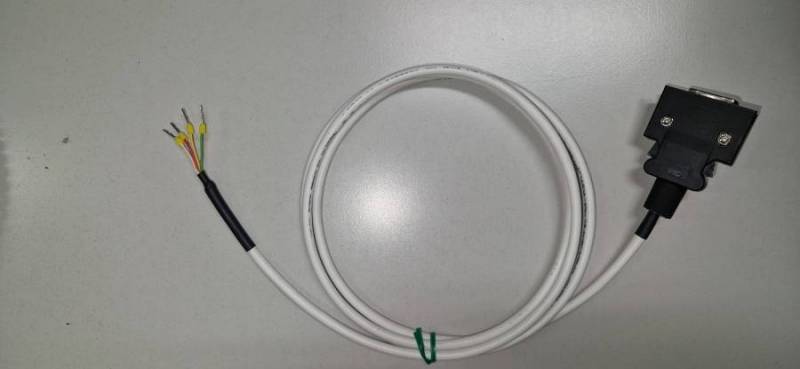

Cavo e connettore I/O drive Delta ASDA-A2.
2.1 Descrizione terminali
| Colore | PIN | Nome terminale | Descrizione | Note |
|---|---|---|---|---|
| ROSSO | 1 | DO1+ | Ingresso positivo e comune +24Vdc I/O | - |
| 3 | DO2+ | |||
| 6 | COM+ | |||
| BIANCO | 7 | DI1- | Ingresso 1 | NPN |
| GIALLO | 2 | DO1- | Uscita 1 freno asse Z | PNP |
| VERDE | 4 | DO2- | Uscita 2 di allarme | PNP |
