Lo strumento dovrà essere alimentato a 24Vdc, prevedere un fusibile esterno in serie al conduttore positivo +24Volt.

	PIN	ID	DESCRIZIONE
	1	+24V	Positivo Alimentazione +24Vdc
	2	PE	Terra-PE
	3	0V	Comune Alimentazione 0Vdc

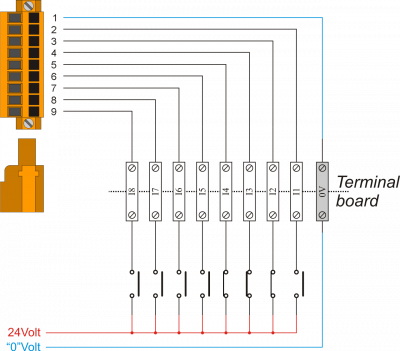

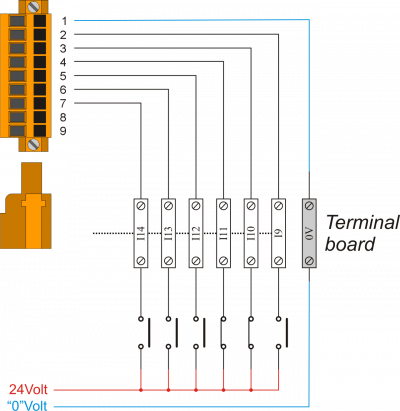

	PIN	ID	DESCRIZIONE			S	A
	1	0V	Comune degli ingressi digitali - Collegato internamente allo 0Volt (PIN 3 - CN1)
	2	I1	START	Comanda l'avvio del ciclo automatico. Se il posizionamento viene interrotto da stop, emergenza o spegnimento dello strumento, l'attivazione dell'ingresso lo fa riprendere da dove era stato interrotto.		NO	I
	3	I2	STOP	La sua attivazione interrompe il ciclo automatico.		NC
	4	I3	FINE CORSA HARDWARE SX (-)	Fine corsa fisico sinistro. La sua attivazione genera errore.			C
	5	I4	FINE CORSA HARDWARE DX (+)	Fine corsa fisico destro. La sua attivazione genera errore.
	6	I5	JOG AVANTI (+)	Se abilitato, verrà eccitata l'uscita per eseguire il jog avanti (se in MANUALE).		NO
	7	I6	JOG INDIETRO (-)	Se abilitato, verrà eccitata l'uscita per eseguire il jog indietro (se in MANUALE).
	8	I7	AUTO APPRENDIMENTO FINE CORSA LAVORAZIONE SX	Ingresso utilizzato per auto apprendere il fine corsa sinistro della lavorazione.			I
	9	I8	AUTO APPRENDIMENTO FINE CORSA LAVORAZIONE DX	Ingresso utilizzato per auto apprendere il fine corsa destro della lavorazione.

ATTENZIONE: i fine corsa destro e sinistro devono essere messi in serie al rispettivo contattore.

	PIN	ID	DESCRIZIONE		S
	1	V+	Ingresso alimentazione uscite O1÷O8 (12÷28Vdc)
	2	O1	CICLO ON	Si attiva quando è in esecuzione un ciclo automatico.	OFF
	3	O2	ALLARME	Si attiva se la macchina è nello stato di allarme.
	4	O3	MOTORE DX (+)	Si attiva quando è necessaria una movimentazione verso destra.
	5	O4	MOTORE SX (-)	Si attiva quando è necessaria una movimentazione verso sinistra.
	6	O5	FINE PROGRAMMA	Si attiva alla fine del ciclo di lavoro. Si disattiva alla pressione della relativa pagina di fine programma.
	7	O6	ULTIMO CICLO	Si attiva quando viene eseguito ultimo ciclo.
	8	O7	OLTRE FC DESTRO	Si attiva quando la posizione è oltre il fine corsa destro(sia SW che HW).
	9	O8	OLTRE FC SINISTRO	Si attiva quando la posizione è oltre il fine corsa sinistro(sia SW che HW).
	10	V-	Ingresso alimentazione uscite (0Vdc)

ATTENZIONE: l'uscita di allarme deve essere messa in serie al pulsante di emergenza
ATTENZIONE: la bobina del contattore avanti deve passare per il contatto NC del contattore indietro e viceversa
