Il presente documento è valido integralmente salvo errori od omissioni.

Documento:	mdi_p1p20f-043
Descrizione:	Manuale installatore p1p20f-043
Redattore:	Samuele Marchesini
Approvatore	Giuliano Tognon
Link:	https://wiki.qem.it/doku.php/strumenti/qmoveplus/j1p20/p1p20f-043/mdi_p1p20f-043
Lingua:	Italiano
Release documento	Descrizione	Note	Data
01	Nuovo manuale		03/10/2025

I diritti d'autore di questo manuale sono riservati. Nessuna parte di questo documento, può essere copiata o riprodotta in qualsiasi forma senza la preventiva autorizzazione scritta della QEM.

QEM non presenta assicurazioni o garanzie sui contenuti e specificatamente declina ogni responsabilità inerente alle garanzie di idoneità per qualsiasi scopo particolare. Le informazioni in questo documento sono soggette a modifica senza preavviso. QEM non si assume alcuna responsabilità per qualsiasi errore che può apparire in questo documento.

Marchi registrati :

• QEM® è un marchio registrato.
• Microsoft® e MS-DOS® sono marchi registrati e Windows® è un marchio della Microsoft Corporation.

P1P20F - 043 è un applicativo utilizzato per far pendolare un asse da una posizione A (positiva o negativa) a B (B deve essere maggiore di A).

• Gestione di più livelli di accesso con password per operatore e installatore
• Funzionalità touchscreen per introduzioni dati e azioni tramite pulsanti
• Messaggistica di supporto all'operatore
• Messaggistica di allarme
• Pagine di diagnostica
• Gestione pendolamenti
• Gestione fine corsa di lavoro

• Position (Posizione): posizione restituita dall'encoder

• Oscillation time (Tempo pendolamento): il tempo (in s) che si impiega ad eseguire un pendolamento completo.
• Last oscillation (ultimo pendolamento): direzione ultimo pendolamento

• Cycle (cicli): numero di pendolamenti che dovranno essere fatti nella lavorazione

• LS left travel (FC lavoro sx): fine corsa della lavorazione sinistro

• LS right travel (FC lavoro dx): fine corsa della lavorazione destro

• On cycle .. of .. (Nel ciclo .. di ..): numero del pendolamento svolto nella lavorazione.

La barra posta in alto su ogni pagina fornisce le seguenti informazioni:

oppure

I tasti utilizzabili su ogni pagina sono abilitati e illuminati in verde. i tasti in grigio sono disabilitati.

	ritorno alla pagina principale
	ritorno alla pagina precedente
	passaggio alla pagina successiva
	accesso alla pagina di menu principale

Premendo sulla bandiera si sceglie la lingua.

Modifica del livello di accesso e della password:

		Inserimento password per entrare in modalità installatore
			Modifica password di accesso

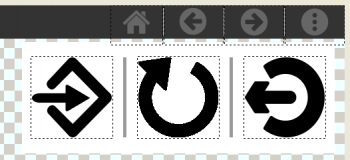

Le pagine di setup sono dotate di un proprio menu:

I comandi disponibili sono:

	Salva ed esci : i valori di setup impostati vengono salvati nella memoria interna e messi in esecuzione. Si ritorna alla pagina principale
	Ricarica i valori : i valori di setup inseriti non vengono salvati e sono ricaricati i valori presenti nella memoria interna. Si rimane nella stessa pagina
	Esci senza salvare : i valori di setup inseriti non vengono salvati e sono ricaricati i valori presenti nella memoria interna. Si ritorna alla pagina principale

Per poter eseguire questa funzione occorre avere i permessi di livello INSTALLATORE :

Per poter eseguire questa funzione occorre avere i permessi di livello INSTALLATORE :

Per l'encoder, se ogni 2,5 giri deve essere eseguito un metro, inserire i dati di default.

ATTENZIONE: l'homing è obbligatorio, quindi all'avvio della macchina verrà chiesto di eseguirlo sempre.

Entrare nelle impostazioni di PRESET

	Premere per comandare il preset dell'asse.
	Il led indica che il preset è in corso.
	Il led indica che il preset si è concluso con successo.
Posizione attuale	Conteggio assoluto dell'asse.

Quando viene avviato l'homing, l'asse inizierà una movimentazione verso il FINE CORSA fisico di HOMING. Appena incontrerà il fine corsa, verrà inserito nel conteggio il valore di distanza homing.
L'homing avviene sempre verso sx. Se viene avviato l'homing con l'asse tra FCH (fine corsa fisico di homing) e FCS (fine corsa fisico sinistro), l'asse andrà verso destra ed appena supera FCH, tornerà indietro (verso sx) prima di caricare il valore sul conteggio.

Per poter eseguire questa funzione occorre avere i permessi di livello INSTALLATORE :

Entrare nelle impostazioni della distanza di homing

Dato che il FCH è a sx dello zero, il valore da inserire in questa schermata deve essere la differenza tra FCH e 0, con il segno - (meno) davanti.
Il valore inserito deve quindi essere negativo.

Entrare nelle impostazioni di DIAGNOSTICA

Da questa schermata è possibile accedere alle varie sezioni di diagnostica presenti:

• Ingressi digitali
• Uscite digitali
• Conteggi

Entrare nelle impostazioni di ALLARME

Sulla barra laterale viene indicato il numero degli allarmi attivi.

	Scorre gli allarmi attivi verso l'alto.
	Scorre gli allarmi attivi verso il basso.
	Comando di cancellazione allarmi.

Passaggio alla pagina di storico allarmi.

Se la macchina viene avviata con degli allarmi, essi verranno mostrati e l'operatore è obbligato a cancellarli prima di passare alla pagina di preset.
Se ci sono degli allarmi, le movimentazioni non verranno effettuate fino a quando non saranno cancellati (ad eccezione degli allarmi con i fine corsa).
Spiegazione dettagliata: per eseguire qualsiasi movimentazione in jog / homing, devono essere cancellati tutti gli allarmi non necessari.
Gli unici allarmi concessi sono quelli dei fine corsa fisici.
Attenzione: dato che c'è una distinzione tra fine corsa sinistro e destro, nei jog (non in homing), è necessario cancellare, se presenti tutti e 2 gli errori di fine corsa, l'errore che non serve.
ESEMPIO: se devo eseguire un jog in avanti, l'errore del fine corsa destro deve essere cancellato. Viene concesso SOLO l'allarme di fine corsa sinistro.

Per poter eseguire questa funzione occorre avere i permessi di livello INSTALLATORE :

Entrare nelle impostazioni di RESET

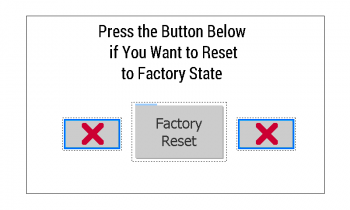

Attiva la funzione di reset dei dati dello strumento ai valori di fabbrica (DEFAULT).
